Oc材质设置
材质是渲染器的核心知识之一，也是作品设计当中重要的一环，通俗一点讲：“作品想要好，材质少不了”。
Octane的功能非常强大，就拿自发光效果来举例，就是Octane的一个特点，基于“漫射材质”中的“发光”来产生的光照信息，通过它来设置强度、温度以及画面等。
今天数艺君主要给大家介绍Octane材质系统的主要材质。这些材质适用于大多数Cinema 4D的设计领域，同时上期求OC材质的小伙伴，可以查收了~
Octane漫射材质
漫射材质是所有类型中比较简单的材质。当光线照射到对象表面时，无论光线射入的角度如何，都会被反射到任何不同的方向。在自然界中其实没有真正意义上的光滑表面，对象多少都带一点粗糙的性质。

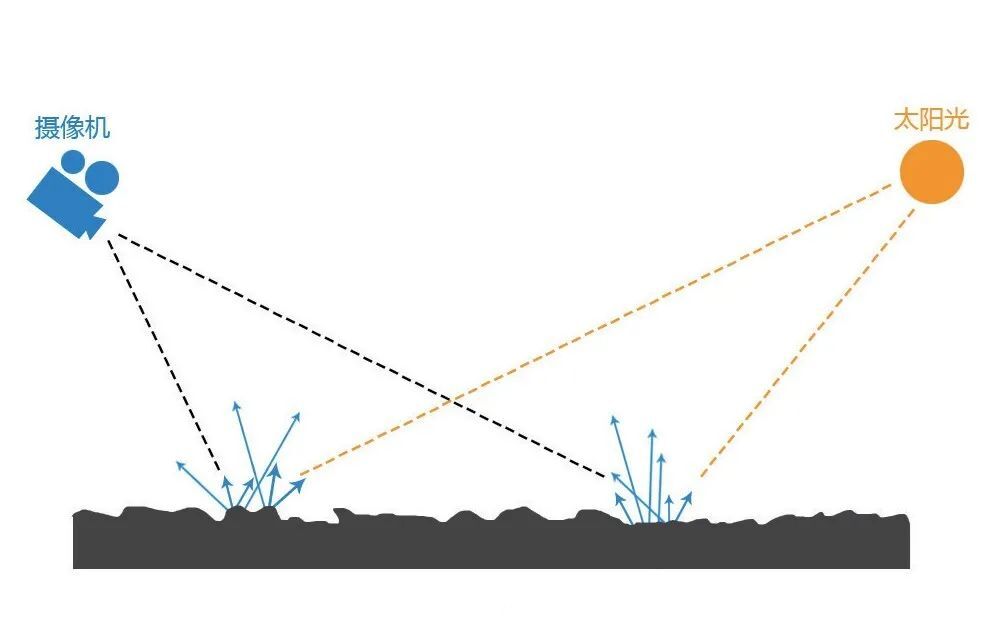

当光线照射到粗糙表面时，反射是随机的，无论从任何角色进行观察，反射都相同。漫射示意图如图所示。
创建漫射材质的两种方法。

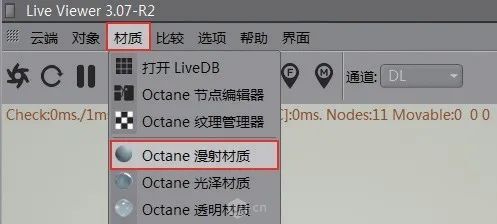

第1种：在OctaneLV中执行“材质>Octane 漫射材质”菜单命令，如图所示。

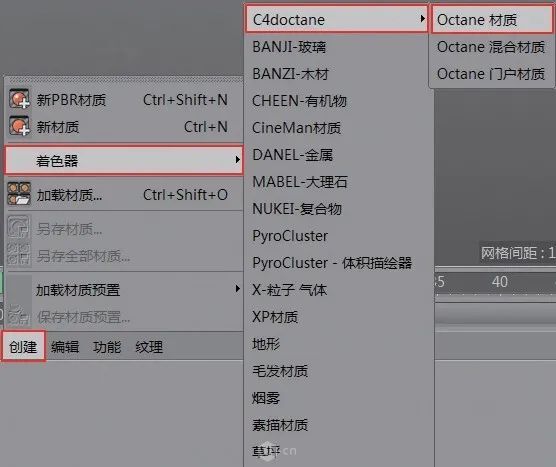

第2种：在Cinema 4D材质面板中执行“创建>着色器>
C4dctane>Octane 材质”菜单命令，如图所示。
双击材质面板中的材质球，可以打开材质编辑器，如图所示。
01
材质类型

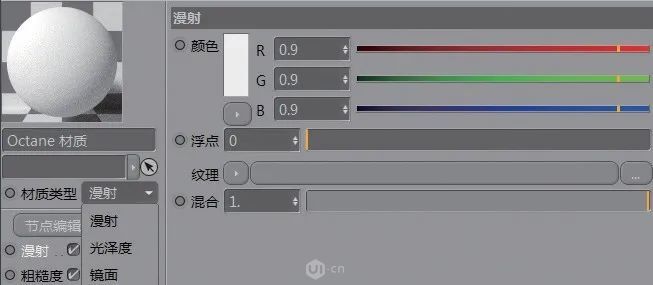

在“材质类型”中可以选择材质的基本类型，包含“漫射” “光泽度” “镜面”，如图所示。
02
节点编辑器

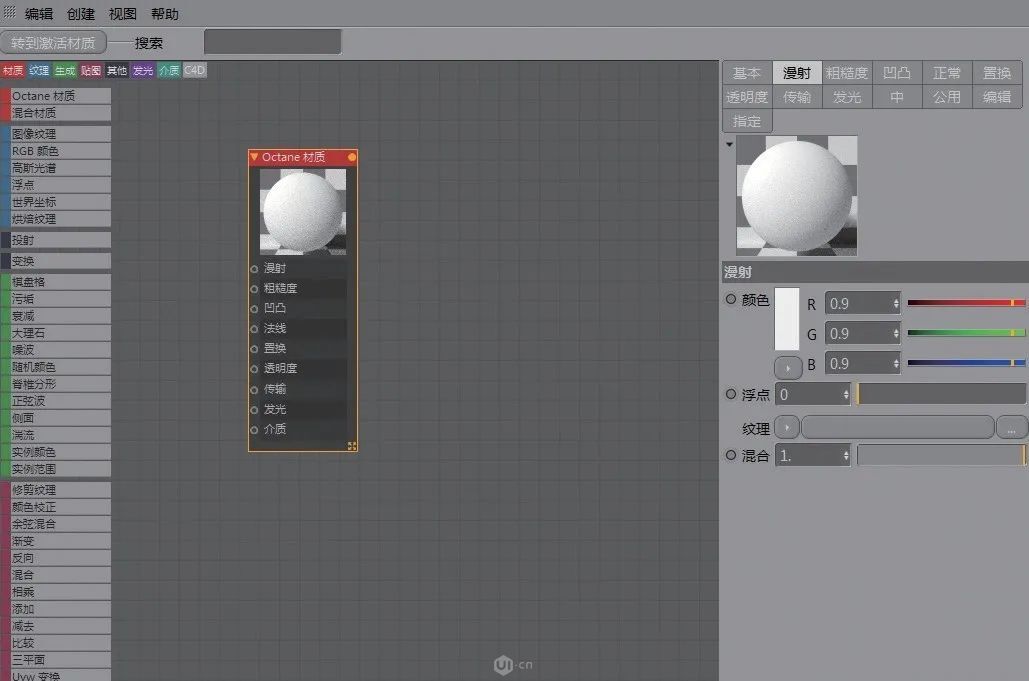

节点编辑器替代了传统的层级材质编辑方式，可以更好地通过节点对材质进行关系链接。也就是说，无论材质有多么复杂，只要使用了节点，都可以使材质编辑变得非常清晰明了。参数面板如图所示。
03
漫射通道

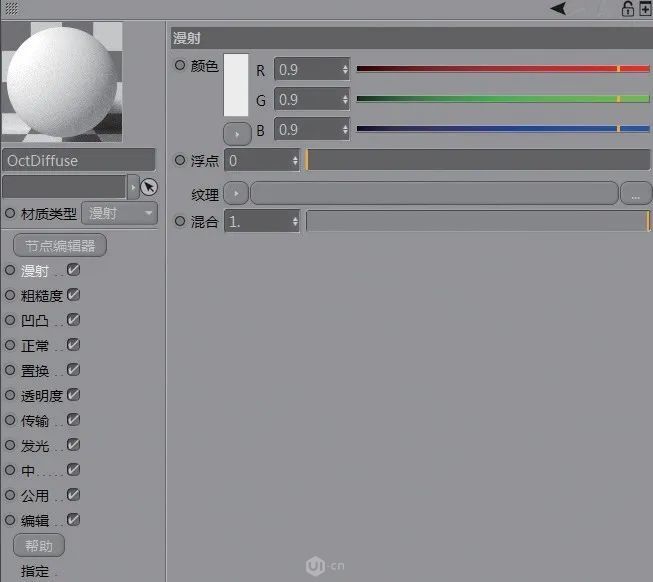

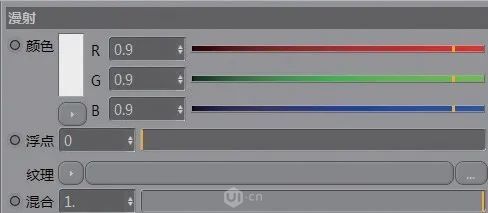

“漫射”通道中的参数主要用于改变材质的颜色，读者也可以使用程序纹理或图像纹理来处理材质。参数面板如图所示。
1.颜色

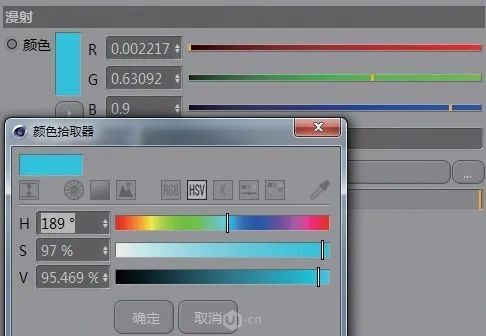

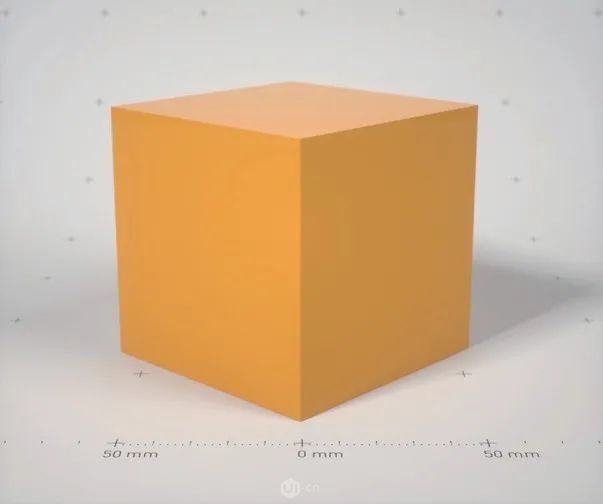

使用“颜色”后的色块可以直接设置“漫射”的颜色，如图所示。
2.浮点
“浮点”主要用于创建一个灰度值。当R/G/B均为0 （黑色）时，设置“浮点”为0，那么颜色就是黑色；设置“浮点”为1，那么颜色就是白色。上述原理适用于“粗糙度” “凹凸” “正常” “透明度” “传输”通道。

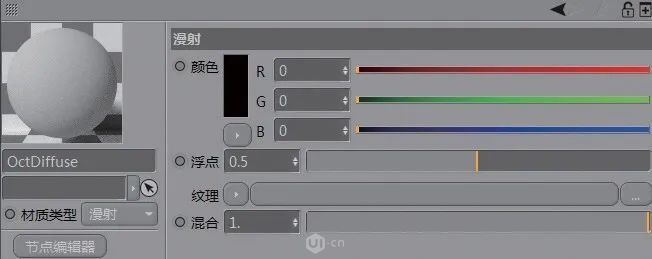

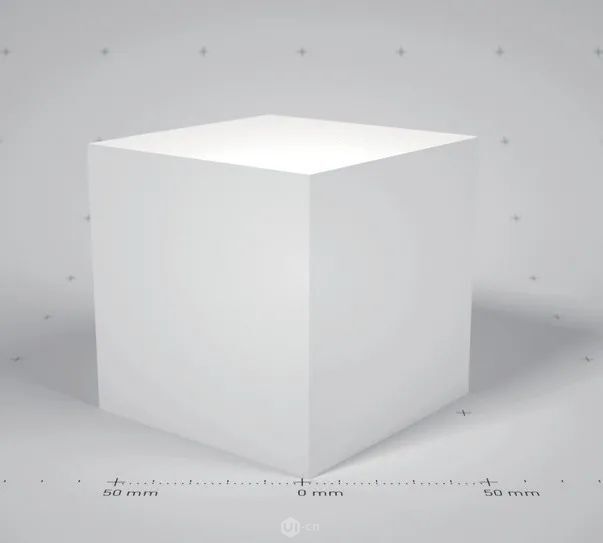

在现实世界中，并没有完全黑白的材料，如果要在黑色和白色之间创建颜色，建议使用“浮点”调节，例如设置R/G/B为0，设置“浮点”为0.5，那么此时材质的颜色就是黑色与白色之间的灰色，如图所示。
3.纹理

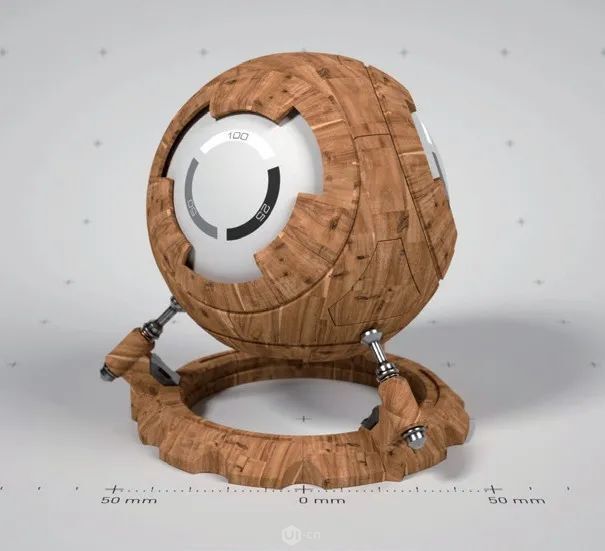

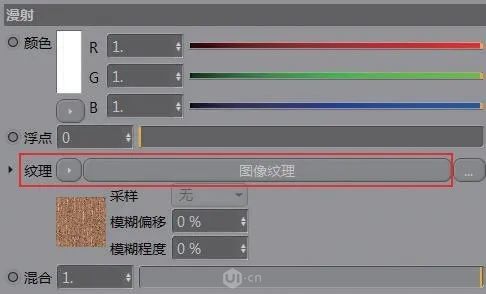

在“纹理”中可以使用“图像纹理”为纹理对象，这些纹理可以是任何图像纹理和程序纹理类型。例如为“漫射”通道加载木纹纹理贴图，如图1所示，效果如图2所示。
图1
图2
4.混合

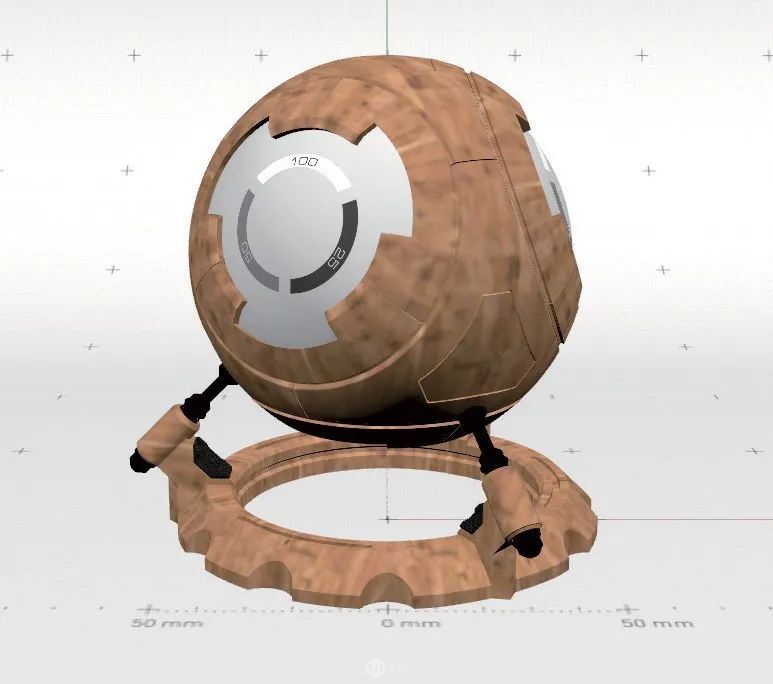

使用“混合”可以让“颜色”影响“纹理”，产生一种类似叠加的效果。当“混合”为0时，材质表现为“颜色”的效果，如图所示。
混合=0
当“混合”为1时，材质表现为“纹理”的效果，如图所示。
混合=1
当“混合”为0.5时，材质的“颜色”与“纹理”混合显示各一半，如图所示。
混合=0.5
04
粗糙度通道

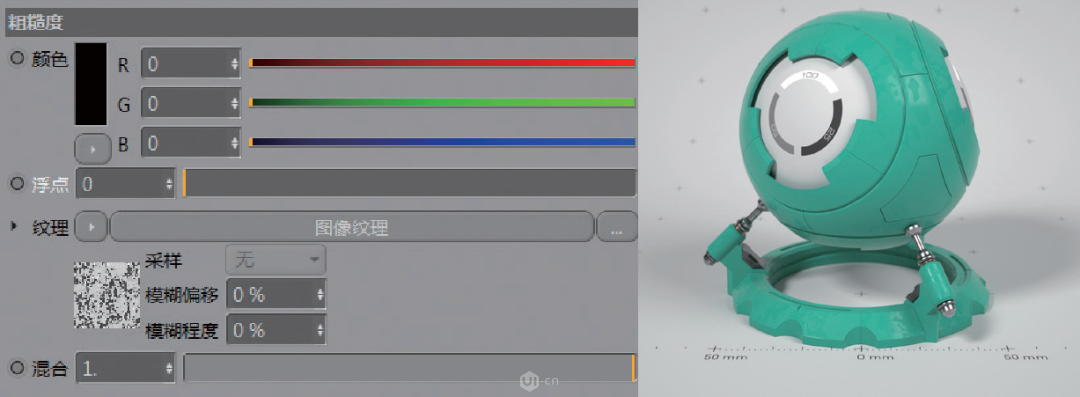

“粗糙度”通道中的参数主要用于控制镜面高光和反射在表面的分布情况，通常会使用“浮点”或黑白纹理来进行设置。光泽材质的“粗糙度”测试效果如图1和图2所示。如果使用“纹理”来控制，则如图3所示，表面的光泽效果与贴图纹理一致。
图1：粗糙度浮点=0
图2：粗糙度浮点=0.1
图3：纹理/浮点=0
05
凹凸通道

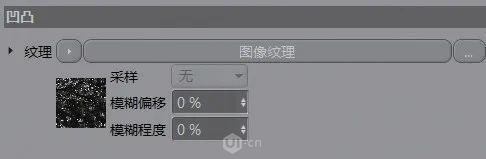

使用“凹凸”通道可以在材质表面模拟出凹凸的效果，通常使用黑白贴图或灰度图来设置。读者要理解“凹凸”通道实际上是创建虚假粗糙的表面，它并不是真正意义上的凹凸。这里以“纹理”为例，如图1所示。测试效果如图2和图3所示。
图1
图2：未添加纹理贴图

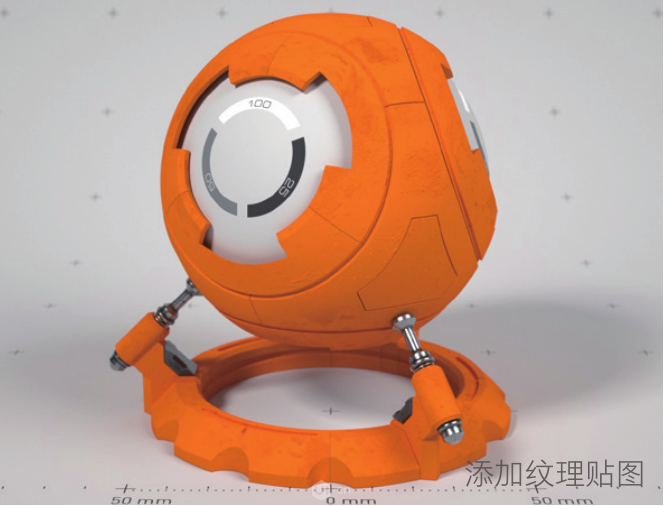

图3：添加纹理贴图
06
正常通道

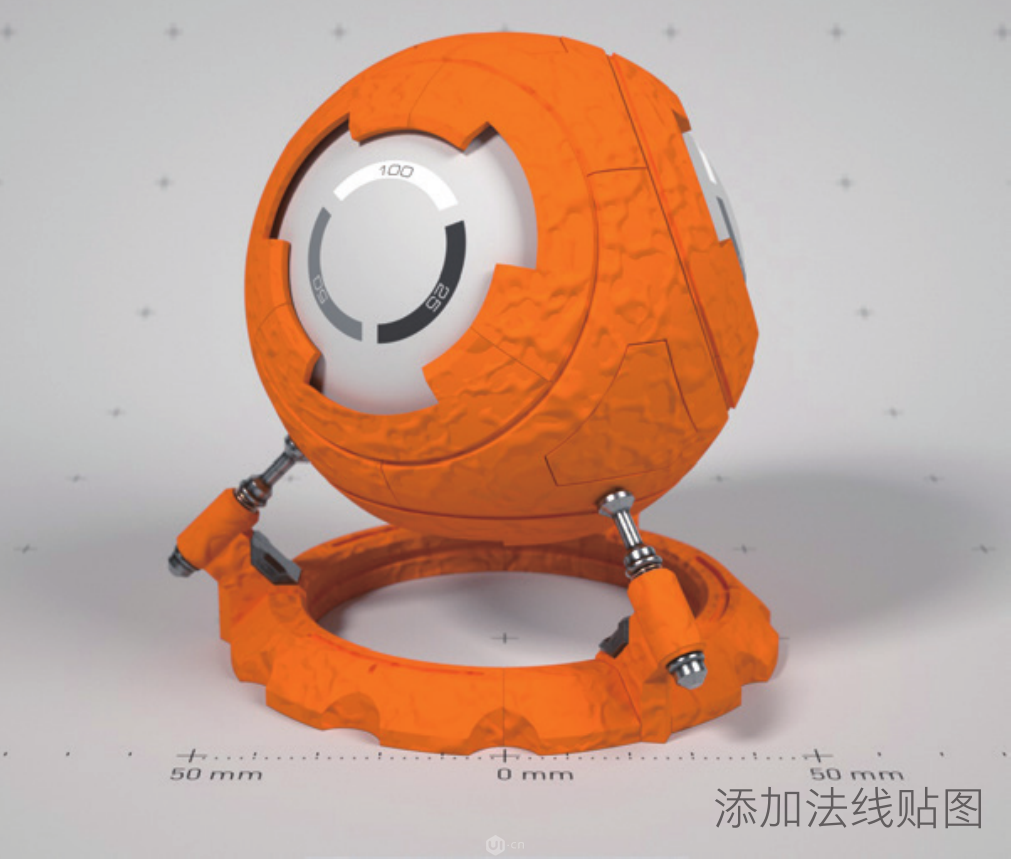

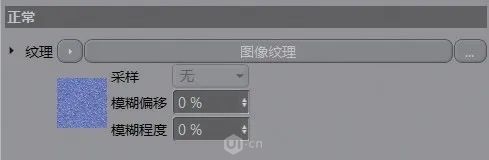

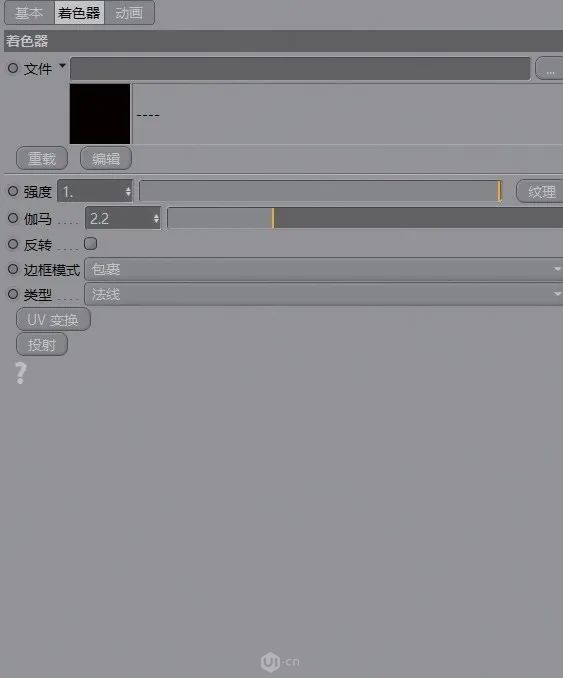

“正常”通道也可以翻译为“法线”通道。使用法线纹理贴图能够在模型表面模拟出详细的凹凸痕迹，法线表现的表面细节会强于“凹凸”通道。以图1所示的图像纹理为例，测试效果如图2和图3所示。
图1
图2：未添加法线贴图
图3：添加法线贴图
07
置换通道
“置换”通道中使用的是黑白图像，主要用于在模型表面创建真实的凹凸效果，且可以改变模型的表面结构。与“凹凸”和“法线”通道不同， “置换”通道对贴图的质量有一定的要求，即质量越高， “置换”产生的效果越细致。

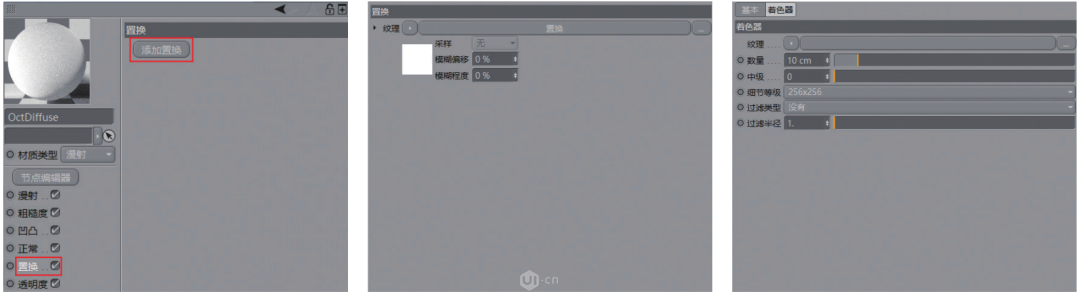

勾选“置换”选项，然后单击“添加置换”按钮，进入“置换”通道参数面板，如图1~图3所示。
图1~图3

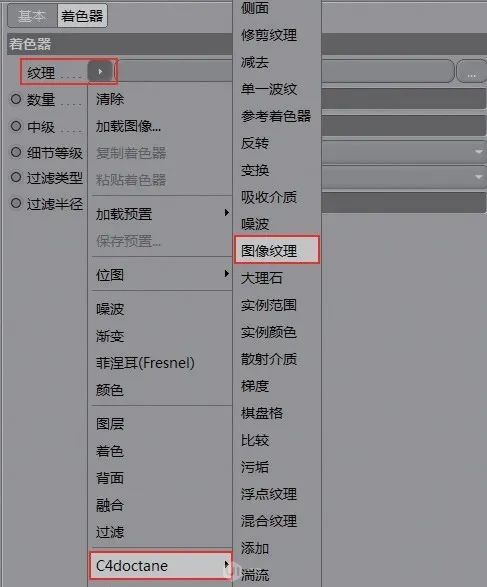

1.纹理

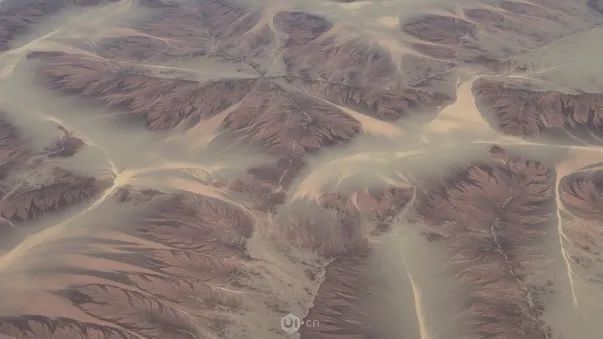

在“纹理”中使用“图像纹理”可以加载纹理图像，如图1和图2所示。
图1
图2
2.数量
使用“数量”可以调整位移的高度值，如图1和图2所示。另外，读者可以使用“中级”定义位移的起点。
图1：数量=10
图2：数量=200
3.细节等级

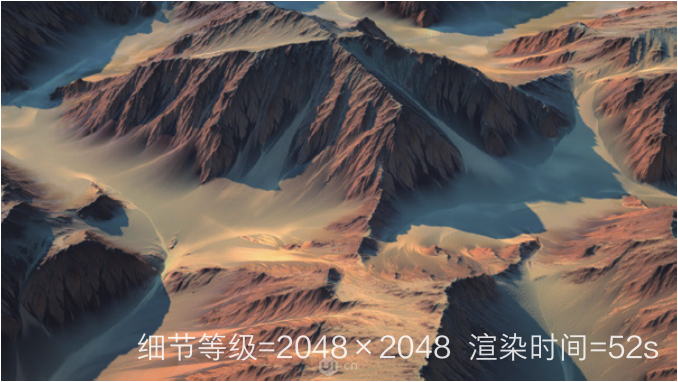

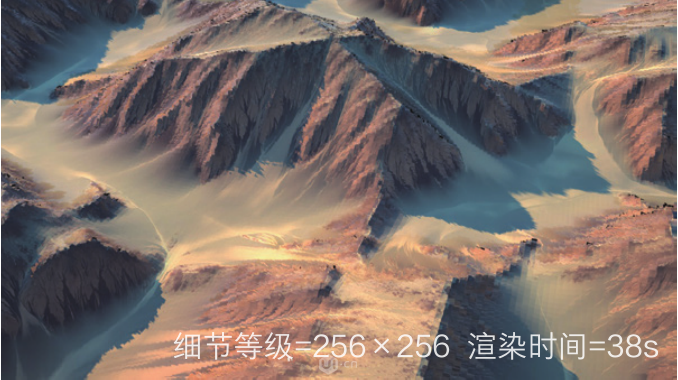

使用“细节等级”可以定义贴图的质量，通常根据位图自身的分辨率大小而进行调整。分辨率越高，细节就会越好，但GPU的显存也会占据越多，渲染时间会增加。测试效果如图1和图2所示。
图1
图2
4.过滤类型

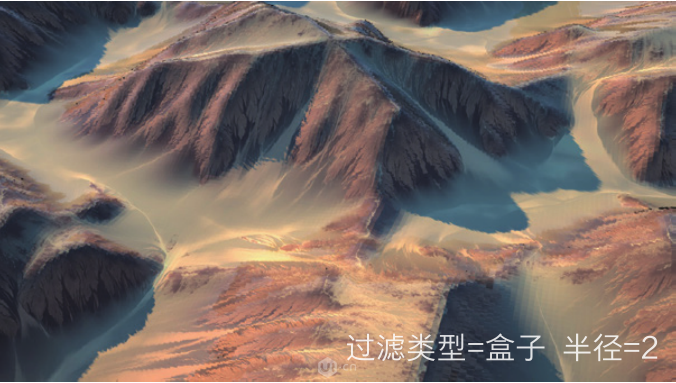

使用“过滤类型”可以调整柔软度。可使用“盒子”或“高斯算法”来产生轻微的柔软感，并使用“半径”设置合适的柔软度。该参数可以让置换的边缘更平滑，同时对消除锯齿有一定的作用，如图1和图2所示。
图1
图2
08
透明度通道

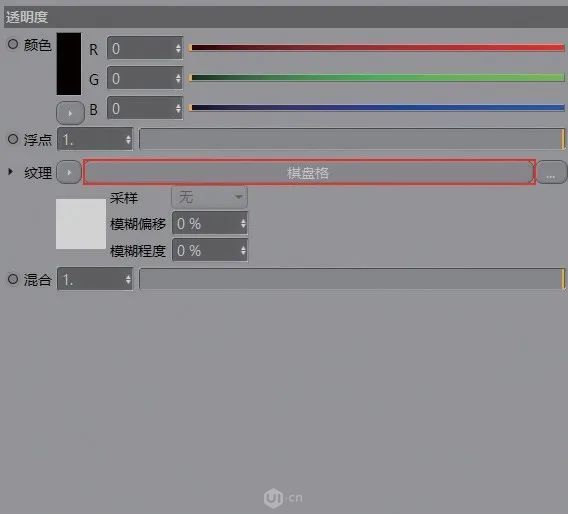

使用“透明度”通道可以设置对象的透明度，读者可以将其理解为Alpha通道。注意，这里只能使用黑白贴图。黑色使对象透明，白色使对象不透明，即“黑透、白不透”的效果。
如果贴图中有在黑色和白色之间的颜色，那么这部分会变成半透明。以图1所示的黑白贴图为例，测试效果如图2和图3所示。
图1
图2：未添加黑白贴图
图3：已添加黑白贴图
09
传输通道
使用“传输通道”可以模拟半透明效果，例如纸张、树叶、透明塑料和织布等。在“漫射”材质类型中，此通道可以创建虚假的SSS材质。

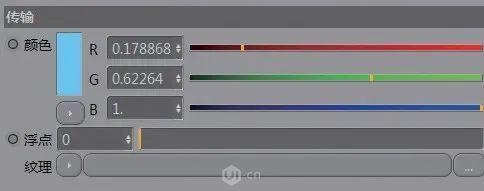

其中，黑色表示不透光，其他颜色表示透光，参数面板如图1所示。测试效果如图2和图3所示。
图1
图2：黑色
图3：蓝色
10
公用通道
下面分别介绍“公用”通道中的重要参数。
1.蒙版
“蒙版”又称为“阴影捕手”，主要用于实景合成，可以非常有效地将物体的阴影捕捉到实景中，下面举例说明具体的操作方法。
案例素材文件：
https://pan.baidu.com/s/13bLJVeqQiWypJNxYJ2n_Wg
提取码：ytmc

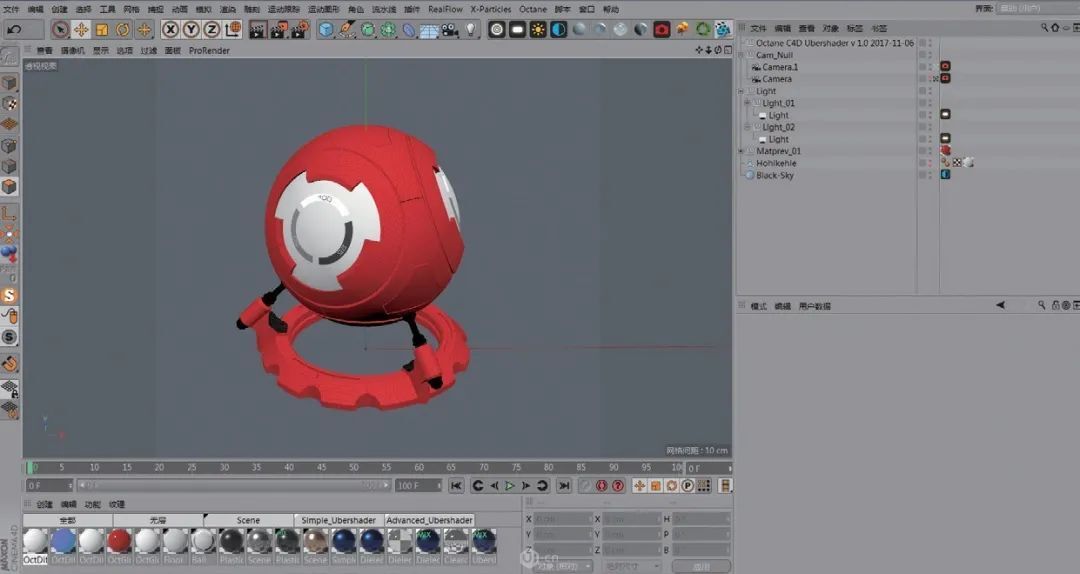

第1步：打开“案例素材文件>CH04>材质球>工程文件.c4d”文件，如图1所示。

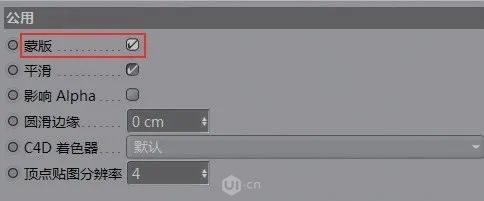

第2步：创建一个平面，为平面指定材质，并勾选“公用”通道中的“蒙版”选项，如图所示。

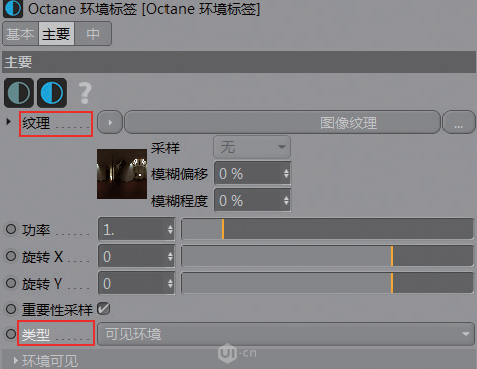

第3步：在OctaneLV中执行“对象>Octane HDRI环境”菜单命令，创建一个HDRI环境，然后在“纹理”中使用“图像纹理”加载一张环境贴图，并设置“类型”为“可见环境”，如图1所示。测试效果如图2和图3所示。
图1
不勾选蒙版
勾选蒙版
2.平滑
使用“平滑”可以让对象表面平滑。如果不勾选这个选项，对象表面的多边形之间的边缘会变得非常锐利，如图1和图2所示。该参数默认为勾选状态。
图1：关闭平滑
图2：勾选平滑
3.圆滑边缘
使用“圆滑边缘”可以让模型边缘在渲染时自动产生倒角效果，也就是说不需要手动对模型进行倒角处理，所以此参数是非常有用的（前提是模型本身要有足够的分段）。测试效果如图1和图2所示。
图1：圆滑边缘=0
图2：圆滑边缘=5
4.C4D着色器

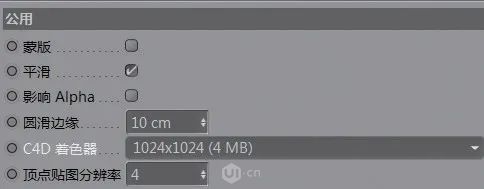

使用“C4D 着色器”可以调整纹理贴图的渲染质量。建议“C4D着色器”和“顶点贴图分辨率”参数均使用默认值，如图所示。
11
编辑通道

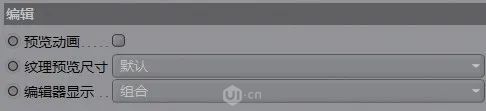

“编辑通道”主要用于设置场景中材质的显示状态，可以对场景进行优化，参数面板如图所示。
使用“预览动画”可以控制是否在实时预览中看见动画材质。
使用“纹理预览尺寸”可以实时预览纹理材质的清晰度。值越高，更新速度越慢，但不影响到最终渲染效果，如图所示。
28×128
模糊/速度快
2048×2048
清晰/速度慢
